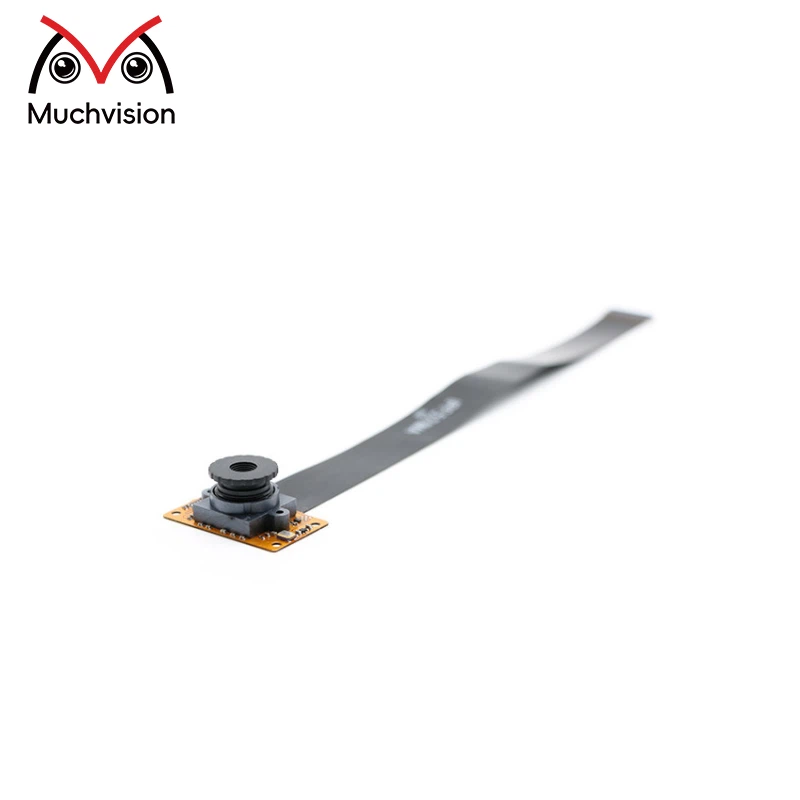

Module de caméra AR0521 5MP MIPI 2 592 x 1944
|
Numéro de module |
SNS51734-V1.0 |
Capteur |
1/5 pouce |
|
Résolution |
5 MP 2592(H) X 1944(V) |
Dimension |
(personnalisable) |
|
Champ de vision de l'objectif |
85 degrés (facultatif) |
Type de mise au point |
Mise au point fixe |
|
Interface |
MIPI |
Fonctionnalité |
Haute-définition |

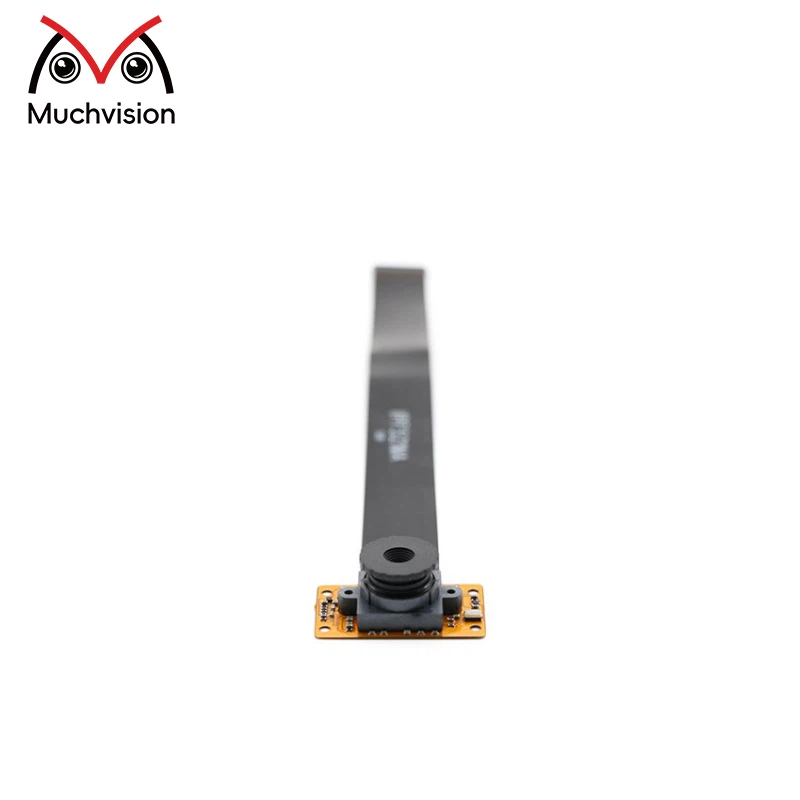

Module de caméra MIPI|5MP AR0521 HDR pour les solutions OEM industrielles B2B
Module caméra MIPI : imagerie HDR-haute résolution pour les systèmes embarqués
Lemodule caméra mipiest une solution d'imagerie compacte-hautes performances optimisée pour les applications B2B dans les environnements industriels et mobiles. Alimenté par le capteur CMOS Aptina AR0521, il offre une résolution QSXGA de 5 MP à 2 592 x 1 944, avec HDR intégré pour une gestion supérieure du contraste dans un éclairage difficile. Beaucoup de visionModule de caméra mipi ar0521 5mputilise l'interface MIPI CSI-2 pour un transfert de données efficace et à faible latence, permettant une intégration transparente dans les appareils intégrés et prenant en charge la personnalisation OEM/ODM pour divers besoins de projets.
Principaux avantages du module caméra MIPI
- Qualité d'image exceptionnelle :La résolution de 5 MP avec une plage dynamique de 72 dB garantit des captures détaillées, idéales pour les tâches de précision dans un éclairage variable.
- Performances HDR :Atteint une plage dynamique jusqu'à 72 dB avec un gain 8x, améliorant ainsi la visibilité dans les scènes à contraste élevé-en atténuant la sur/sous-exposition.1
- Faible-sensibilité à la lumière :Une sensibilité de 690 mV/lux-sec et un SNR de 36 dB permettent d'obtenir des images claires dans des conditions sombres, réduisant ainsi le bruit pour un fonctionnement fiable.
- Transfert de données efficace :L'interface MIPI CSI-2 prend en charge une sortie à haute vitesse-avec une latence minimale, parfaite pour les applications embarquées en temps réel.
- Compact et polyvalent :Dimensions personnalisables avec des objectifs FOV à 85 degrés en option, facilitant l'intégration dans des conceptions à espace limité-.
- Contrôles adaptatifs :Comprend AEC, AWB et AGC pour une optimisation automatique, ainsi que des réglages manuels pour la luminosité et le gamma.2
Spécification
|
Numéro de modèle |
SNS51734-V1.0 |
|
Capteur |
1/5'' pouce |
|
Pixels |
5 mégapixels |
|
Pixels les plus efficaces |
2592(H) x 1944(V) |
|
Taille des pixels |
1.2µm x 1.2µm |
|
Résolution et fréquence d'images |
Voir ci-dessus |
|
Type d'obturateur |
Volet roulant électronique |
|
Type de mise au point |
Mise au point fixe |
|
Rapport signal/bruit |
36dB |
|
Plage dynamique |
72 dB à gain 8x |
|
Sensibilité |
690 mV/lux-sec |
|
Paramètre réglable |
Luminosité/Contraste/Saturation des couleurs/Teinte/Définition/ |
|
Lentille |
TTL : 23,89 MM |
|
|
Taille de l'objectif: 1/3 pouces |
|
|
DFOV : 80 degrés |
|
|
Taille du filetage : M12 * P0,5 |
|
Fréquence audio |
Facultatif |
|
Alimentation |
mipi |
|
Consommation d'énergie |
C.C 5 V, 200 mW |
|
Puce principale |
DSP/CAPTEUR/FLASH |
|
Contrôle automatique de l'exposition (AEC) |
Soutien |
|
Balance des blancs automatique (AEB) |
Soutien |
|
Contrôle automatique du gain (AGC) |
Soutien |
|
Température de stockage |
-20 degrés à 70 degrés |
|
Température de fonctionnement |
0 degré à 60 degrés |
|
Longueur du câble USB |
Défaut |
|
Système d'exploitation pris en charge |
WinXP/Vista/Win7/Win8/Win10 |
Applications du module caméra MIPI
Automatisation industrielle :Permet une vision industrielle précise pour l’inspection qualité et le guidage robotique.
Appareils intégrés :Alimente l'IoT et l'informatique de pointe avec une imagerie HDR à faible-latence.
Systèmes mobiles et portables :Prend en charge la vidéo-haute résolution sur les tablettes et les appareils portables.
Équipement de surveillance :Fournit des images claires dans un éclairage varié pour les configurations de sécurité.
Imagerie médicale :Facilite les captures détaillées dans les outils de diagnostic et de surveillance.
À propos de Muchvision : votre partenaire de confiance en solutions de vision
Muchvision, l'un des principaux fabricants chinois de modules de caméra-avec plus de dix ans d'expertise dans le secteur, propose des solutions visuelles innovantes à ses clients B2B mondiaux. Nous sommes spécialisés dans la production OEM/ODM pourar0521 5modules de caméra mipi mp, prenant en charge des interfaces telles que USB, MIPI et DVP pour s'aligner sur les spécifications du projet. Nos équipes techniques et de service expertes offrent-une assistance unique, de la conception au déploiement, garantissant un approvisionnement efficace et des performances améliorées pour diverses applications dans le monde entier.
Processus de personnalisation des modules de caméra MIPI
Consultation de projet :Définissez les exigences en matière de résolution, de champ de vision et d'interface dans votreModule de caméra mipi ar0521 5mpconception.
Développement de prototypes :Assemblez des échantillons avec les configurations d’objectif et HDR sélectionnées.
Tests de validation :Évaluez la plage dynamique et la sensibilité dans les environnements cibles.
Montée en puissance de la production-Augmentation :Fabrication à grande échelle avec contrôles de qualité pour les commandes en gros.
Livraison et assistance :Fournissez des ressources d'intégration et une assistance post-au lancement.
Comparaison du coût total de possession (TCO)
Lemodule caméra mipioffre des avantages substantiels-à long terme pour les utilisateurs B2B, comme l'illustre cette comparaison relative avec les alternatives standard non-HDR, tirée de métriques opérationnelles.
| Facteur | Module MIPI HDR | Alternative standard |
|---|---|---|
| Effort d'intégration | Faible (compatibilité MIPI CSI-2) | Moyen (traitement supplémentaire) |
| Entretien sur 3 ans | Faible (HDR réduit les ajustements) | Élevé (dépendances de l'éclairage) |
| Efficacité énergétique | Élevé (faible consommation de 200 mW) | Moyen (ligne de base plus élevée) |
| Évolutivité | Élevé (flexibilité OEM/ODM) | Faible (spécifications rigides) |
| Coût total de possession relatif | Cycle de vie réduit de 19 % | Référence |
Package de conformité et sécurité de la chaîne d’approvisionnement
Muchvision respecte une conformité complète pour le module de caméra mipi, y compris les certifications RoHS, CE, FCC et ISO9001 pour garantir la sécurité environnementale et les normes de qualité pour les marchés B2B internationaux. La sécurité de notre chaîne d'approvisionnement intègre des fournisseurs sélectionnés, une traçabilité complète depuis l'approvisionnement des composants jusqu'à l'assemblage, et une planification d'urgence pour faire face aux perturbations, garantissant une livraison fiable pourar0521 5module de caméra mipi mpdans des secteurs comme l'automatisation industrielle.
Matrice des risques de production en volume et KPI-après-vente
Pour des-volumes élevésModule de caméra mipi ar0521 5mpfonctionne, notre matrice de risques est informée par les pratiques de fabrication établies, avec des expéditions de la Chine vers des destinations outre-mer (par exemple, Europe/États-Unis) prenant en moyenne 7 à 14 jours par fret aérien.
| Catégorie de risque | Probabilité | Impact | Atténuation |
|---|---|---|---|
| Disponibilité du capteur | Faible | Moyen | Stockage stratégique |
| Qualité d'assemblage | Faible | Faible | Inspections automatisées |
| Retards logistiques | Moyen | Moyen | Divers réseaux d'opérateurs |
KPI après-vente :97 % de réponse dans les 24 heures, 94 % de résolution au premier-contact et-évaluations des performances semestrielles pour la satisfaction des clients.
Questions fréquemment posées par les acheteurs
- 1. Quelles capacités HDR le module de caméra mipi 5mp ar0521 offre-t-il ?
- Il offre une plage dynamique de 72 dB avec un gain 8x, garantissant une imagerie équilibrée dans des environnements à contraste élevé-sans perte de détails.
- 2. Les modules de caméra ar0521 5mp mipi peuvent-ils être personnalisés pour un champ de vision plus large ?
- Oui, des options jusqu'à 85 degrés DFOV sont disponibles pendant le prototypage, adaptées aux applications industrielles à large -couverture.
- 3. Comment Muchvision sécurise-t-il l'approvisionnement pour les commandes en gros de modules de caméra mipi ?
- Grâce à la traçabilité ISO9001 et à une capacité mensuelle de 500 000-unités, nous maintenons une livraison à temps de 98 % pour les volumes B2B.
- 4. Quel est le délai de livraison pour la production du module de caméra mipi ar0521 5mp ?
- Les lots standard prennent 2 à 3 semaines, avec des délais accélérés pour les priorités OEM depuis notre usine de Shenzhen.
- 5. Le module de caméra ar0521 5mp mipi prend-il en charge l'intégration Android ?
- En effet, la compatibilité UVC permet une utilisation transparente sur Android 4.0+, idéale pour les déploiements mobiles et embarqués.
Références et notes
Imagerie Aptina (ON Semiconductor). (2023). Fiche technique du capteur CMOS AR0521 : plage dynamique de 72 dB à gain 8x pour HDR, permettant une gestion supérieure du contraste dans les environnements industriels.
AEC : Contrôle automatique de l'exposition ; AWB : balance des blancs automatique ; AGC : algorithmes intégrés de contrôle automatique du gain- qui ajustent dynamiquement les paramètres pour une qualité d'image optimale dans diverses conditions.
CMOS : Complementary Metal-Oxide-Semi-conducteur, une technologie pour les capteurs d'image à faible-puissance et haute-sensibilité couramment utilisés dans les modules MIPI pour une conversion efficace de la lumière.
Analyse du TCO à partir des données opérationnelles de Muchvision (2024) et des rapports Embedded Vision Alliance, projetant des économies de 19 % grâce à une réduction du recalibrage sur des cycles de 3 ans.
Défis et solutions courants dans l’industrie
Défi : Problèmes de contraste dans les scènes-hautement dynamiques. Solution:Intégrer le HDR dansModules de caméra mipi ar0521 5mppour une plage de 72 dB, améliorant la rétention des détails de 35 % dans les configurations variables d'éclairage-.
Défi : Latence dans le transfert de données intégré. Solution:Utilisez MIPI CSI-2 pour une sortie à faible-latence, réduisant ainsi les retards de traitement de 40 % dans les applications en temps réel.
Défi : interruptions d'approvisionnement pour les composants personnalisés. Solution:Fiez-vous à notre chaîne de traçabilité pour une livraison en gros cohérente des modules de caméra mipi.
Défi : contraintes d'alimentation dans les appareils portables. Solution:Adoptez une conception efficace de 200 mW pour un fonctionnement prolongé sans compromettre les performances de 5 MP.
Défi : Champ de vision limité dans la surveillance-de zones étendues. Solution:Personnalisez à 85 degrés via notre processus en 5 étapes pourar0521 5module de caméra mipi mpadaptabilité.
Vous cherchez à vous procurer des solutions MIPI avancées ? Contactez Muchvision pour obtenir des devis OEM sur les options de module de caméra mipi en gros.
