La connectivité sans fil est devenue la norme de nos jours. Bien que nous apprécions la commodité des caméras sans fil, ils sont également confrontés à de nombreux défis potentiels, dont l'un est l'interférence multiple par chemin de compte. Ce phénomène peut dégrader considérablement les signaux, provoquant des gel vidéo, une distorsion d'image et même des interruptions audio. C'est un problème avec lequel chaque ingénieur du système de communication sans fil doit affronter.
En tant que consultant spécialisé dansmodule de caméraEt la conception du système, je suis profondément conscient des défis de ce problème. Cet article fournira une analyse approfondie de la nature des interférences multiples, explorera son fonctionnement, comment elle affecte les caméras et les microphones sans fil et fournit des solutions pratiques.

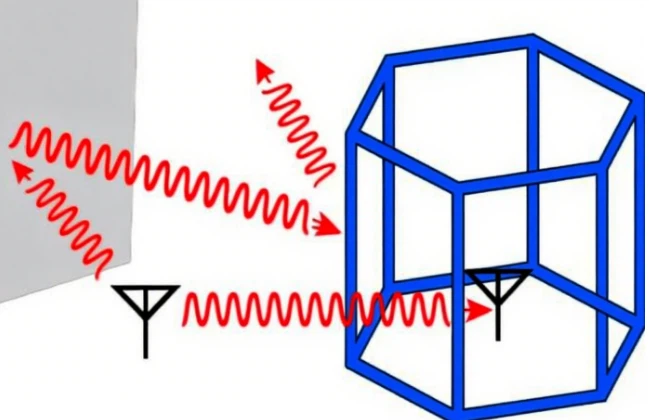

Qu'appelle l'interférence multiple?
L'interférence multiple, également connue sous le nom de l'effet de trajets multiples, fait référence au phénomène dans lequel les ondes électromagnétiques se déplacent de l'émetteur vers le récepteur le long de plusieurs chemins différents avant d'atteindre l'antenne. Ces chemins comprennent le chemin de la ligne de vision le plus direct, ainsi que des chemins indirects formés par la réflexion, la réfraction ou la diffraction.
Pensez-y comme parler à quelqu'un dans une pièce vide. Une partie de votre voix atteindra directement leur oreille, tandis que d'autres refléteront plusieurs fois des murs, du sol et du plafond avant de les atteindre. Ces sons, arrivant à différents moments et avec différentes intensités, s'additionneront parfois et se renforceront, tandis que d'autres s'annulent, provoquant une distorsion. Dans les communications sans fil, ce phénomène est appelé interférence multiple par trajets.
Comment fonctionne le multipathing?
L'interférence multiple est une propriété physique fondamentale des ondes radio. Lorsqu'une antenne émetteur envoie un signal, il se propage dans toutes les directions sous forme d'ondes. Dans les environnements du monde réel, les signaux se reflètent par divers obstacles, tels que les murs, les meubles et même les corps humains.
En fin de compte, l'antenne réceptrice reçoit simultanément plusieurs versions du même signal: l'une du chemin principal et d'autres de différents chemins réfléchis. Ces signaux, provenant de différents chemins, arrivent à l'extrémité de réception à différents moments et phases, selon la distance et le milieu qu'ils voyagent. Lorsque ces signaux se chevauchent à l'extrémité de réception, la qualité du signal est affectée.
Effet de trajets multiples
Les effets de la trajectoire multiples sont complexes et variés, conduisant souvent aux problèmes suivants:
Décoloration du signal
Lorsque les signaux de différents chemins se chevauchent au niveau du récepteur, si leurs phases sont opposées, elles s'annulent mutuellement, provoquant une forte diminution de la force du signal. Ceci est connu comme une interférence destructrice. Il en résulte une diminution du rapport signal / bruit (SNR), entraînant une réduction des débits de données ou une interruption de communication. Inversement, si les phases sont les mêmes, la résistance du signal augmente. Cependant, cette augmentation n'est pas stable; Si le récepteur ou un obstacle se déplace, la force du signal fluctue entre l'augmentation et la diminution.
Tremper de délai de signal
En raison de la propagation des trajets multiples, le récepteur reçoit un signal "étiré". Ce "étirement" est appelé propagation de délai de signal. Une propagation excessive de retard peut entraîner une interférence intersymbole (ISI), où la queue du symbole de données précédent interfère avec la tête de la suivante. L'ISI est un point de douleur majeur dans les communications sans fil à grande vitesse. Il peut avoir un impact sur la précision de transmission des données et augmenter le taux d'erreur de bit (BER), qui est inacceptable dans les systèmes de vision intégrés qui doivent transmettre des flux vidéo à haute définition.
Interférence multiple dans la communication sans fil
L'interférence multiple est un problème inévitable dans les communications sans fil. Son impact est particulièrement aigu pour les appareils IoT ou les caméras sans fil qui reposent sur la connectivité sans fil.
Imaginez une caméra sans fil déployée dans un coin d'une usine. Son flux vidéo doit traverser de nombreux appareils métalliques, étagères et murs. Chaque obstacle génère des réflexions multiples. Ces signaux réfléchis peuvent provoquer des fréquences d'images instables, une pixélation, des retards ou même une interruption complète du flux vidéo. Il s'agit sans aucun doute d'un point de douleur important pour l'automatisation industrielle ou les systèmes de surveillance de la sécurité qui nécessitent une faible latence et une forte fiabilité.
L'interférence multiple avec les microphones est quand
L'interférence multiple affecte non seulement les signaux vidéo, mais nuit également à la réception sonore des microphones dans des systèmes de vision intégrés. L'interférence multiple se produit lorsque le son de la source de signal atteint le microphone via différents chemins (tels que le son direct et le son réfléchi). Ceci est particulièrement courant dans des environnements acoustiquement complexes tels que les salles de conférence et les salles. De multiples réflexions de sons hors murs, plafonds et sols provoquent la distorsion et la réverbération.
Cette interférence peut entraîner un sonnerie audio floue, manquant de clarté et de directionnalité. Pour les produits de caméra intelligente qui reposent sur l'audio pour la détection des anomalies, l'interaction vocale ou la vidéoconférence, l'interférence multiple est un défi technique qui doit être relevé.
Quand utiliser les trames multiples: des défis aux opportunités
La question "Quand devrions-nous exploiter les trajets multiples?" Peut sembler contradictoire, mais cela révèle un changement de pensée de l'atténuation passive à l'exploitation proactive. Nous ne pouvons pas "exploiter" les interférences multiples-chemises elle-même, mais nous pouvons tirer parti de son existence pour améliorer les performances du système.
Il s'agit de l'essence des technologies MIMO (multiple d'entrée multiple) et les technologies de diversité d'antennes. Les systèmes MIMO utilisent plusieurs antennes aux extrémités de l'émetteur et du récepteur. Cela signifie que les signaux peuvent voyager sur plusieurs chemins. Du côté récepteur, le système peut exploiter l'indépendance des signaux de trajets multiples et les combiner à l'aide d'algorithmes de traitement du signal complexes, lutter efficacement contre la décoloration du signal et l'amélioration de la capacité des canaux et de la fiabilité de la communication.
Comment atténuer efficacement les interférences multiples?
Face à des interférences multiples, les ingénieurs de vision intégrés ne sont pas sans solutions. Au contraire, des solutions efficaces peuvent améliorer la compétitivité des produits.
1. Diversité d'antenne
C'est l'une des solutions les plus courantes. Il utilise plusieurs antennes à l'extrémité de réception, avec une distance physique suffisante entre eux. En raison des différents emplacements des antennes, les signaux multiples qu'ils reçoivent varieront. Le récepteur sélectionne l'antenne avec la meilleure qualité de signal pour la communication ou combine les signaux reçus par toutes les antennes. Cela réduit considérablement la probabilité de décoloration du signal complet et améliore efficacement la stabilité de la connexion sans fil.
2. Technologie MIMO
MIMO est une technologie de diversité d'antennes plus avancée. Il utilise non seulement des trajets multiples pour améliorer la réception du signal, mais permet également de transmettre des flux de données indépendants simultanément sur plusieurs chemins. Cela augmente exponentiellement la capacité du canal. Pour les systèmes de vision intégrés qui nécessitent des flux vidéo à haute résolution et à haut trame, la technologie MIMO est essentielle pour atteindre une transmission sans fil à grande vitesse et stable. Il s'agit d'un argument de vente de base pour les produits sur lesquels commercialiser.
3. Algorithmes DSP et logiciels
À l'extrémité de réception, un processeur de signal numérique (DSP) et des algorithmes de traitement du signal spécialisés égalisent les signaux de trajets multiples reçus. Ces algorithmes identifient et compensent la propagation de retard et l'interférence intersymbole causée par des signaux de trajets multiples. Grâce au traitement optimisé du signal, le système reconstruit les données originales de haute qualité à partir de plusieurs signaux imparfaits, garantissant une vidéo et un audio lisses, même dans des environnements multiples complexes.
Résumé
L'interférence multiple est un problème inhérent face à la communication sans fil et à la capture audio dans les systèmes de vision intégrés. Il crée plusieurs chemins de signal à travers la réflexion et la diffraction, conduisant à la décoloration du signal et à la propagation de retard. Cependant, en utilisant la conception d'antennes, la technologie MIMO et les algorithmes de traitement du signal optimisé, les ingénieurs peuvent non seulement atténuer les effets négatifs du trajet multiples, mais même l'exploiter pour améliorer les performances de communication. Cela fournit une base technique solide pour construire des appareils IoT sans fil stables et fiables.
